エルゴ社製
24V電源位置表示器 Z25/Z50/Z60型

シリーズ	電源	アブソ／インクリ	軸数	分解能	外寸(W × H × D)[mm]
Z25	24V	インクリ	1	センサに依る	74 × 50 × 23
Z50		アブソ／インクリ	1		96 × 72 × 31
Z60		アブソ／インクリ	1～3		96 × 72 × 37

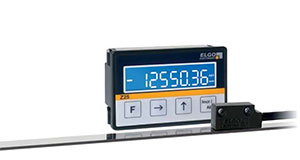

1軸位置表示器　Z25型

DC24V電源プログラマブルパルスカウンタ/位置表示器

多機能1軸位置表示器

概要

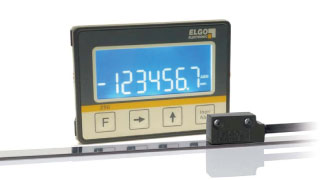

Z50型1軸位置表示（カウンター）は、エルゴ社製のインクリメンタル、アブソリュート測定システムに接続できます。この表示器はRS232インターフェースにより外部出力します。パラメータ及び各種機能は明解で容易に使用できます。

スナップイン取付方式によりパネル板の取付穴への設置が簡単でねじ取付は不要です。

アプリケーション： 多機能で万能の表示器は距離、長さ、角度、速度を測定表示します。木工機・金属加工機の刃物の外周、端面、停止位置、又はドリルの深さ測定等の位置表示に多種使用されています。

特長

エルゴ製の各種インクリメンタルとアブソリュート測定システムへの接続ができます。

インクリメンタル測定システム	アブソリュート測定システム
エルゴ：磁気リング MR＋LMIX/EMIX ボーゲン：磁気リング RMSI＋IKS9/IKS11 プレシジカ：ロータリーエンコーダ A36/A58 エルゴ：LMIX/EMIX プレシジカ：MTM/L18 ボーゲン：IKS9/IKS11	エルゴ：EMAX/EMAX-Hi

位置表示器Z50-000
LCD表示器	7桁（文字高14mm）　表示と測定ユニット
測定単位	ミリ、メータ、インチ、回転数、角度表示
キーボード	メンブレンキーパッド
測定	直線又は回転
電源	+24VDC +/-20%
消費電力（センサーなしで）	24VDCで 50mA
センサー用電源容量	300mA
操作温度	0 ～ +50℃
保管温度	-20 ～ +80℃
耐湿度	最大80% 結露不可
ハウジング	パネル取付用、ABS樹脂製
本体寸法	L x H x D = 96 x 72 x 31mm（シールなし） L x H x D = 98 x 74 x 31 mm（シール付）
取付時奥行	27mm
取付穴寸法	B x H = 93 x 67 mm
保護等級	IP54（シール付） IP43（シールなし）
本体の保護等級	IP40

ご注文時は下記の型番決定して下さい。

Z50 - AAA - BBB - C

A	シリアル番号 000　エルゴ標準 001　客先向特別型番
B	電源電圧 024　24 VDC
C	信号入力 0　　A, B　　　　　　　　24 VDC / 24V-HTL 2　　A, A‘, B, B‘, Z, Z‘　　24 VDC / 5V-TTL 3　　A, A‘, B, B‘, Z, Z‘　　5 VDC / 5V-TTL 5　　EMAX/FMAX　　　　(RS422) 6　　A, B　　　　　　　　5 VDC / 5V-TTL

選定例：
Z50-000-024-0　Z50エルゴ標準、24VDC電源、AB信号入力

1軸～3軸表示が選択できます。

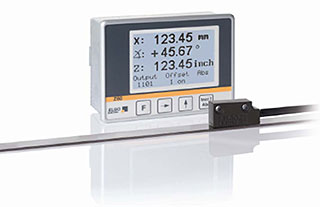

3軸位置表示器 Z60シリーズの特長
