エルゴ社製
電池式位置表示器 IZ14/15/16E型

インクリメンタル センサ付位置表示器
シリーズ 電源 軸数 分解能 外寸(W × H × D)[mm]
IZ14E 電池 1 0.1～0.01 mm 72 × 36 × 19.8
IZ15E 72 × 48 × 23
IZ16E 電池／24V 96 × 72 × 43

超小型電池式位置表示器 IZ14E

電池電源式の磁気センサ測定位置表示

  • 小型ケース
  • ７桁LCDディスプレイ
  • 度分秒表示、インチ/ミリ、バッテリー消耗等の表示、キーロック
  • +方向切換、小数点位置変更、換算係数
  • 絶対原点位置と数値の設定が可能でインクリメンタルと2座標系が使用できます
  • パネル板へのスナップイン簡単取付
  • ３個のツールオフセット値が設定できます

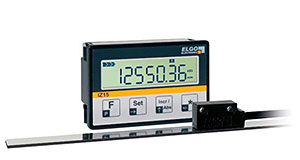

電池式位置表示器 IZ15E

電池電源による磁気センサ測定と位置表示

  • 7桁LCDディスプレイと小型ケース
  • パネル板へのスナップイン簡単取付
  • 分解能は最小0.01mm測定で小数点位置切換式
  • 角度表示は度分秒及び分数表示可能
  • 内部及び外部別置のバッテリーケース
  • RS232外部出力が可能

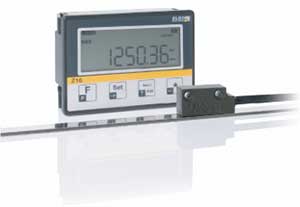

電池電源式位置表示器 IZ16E

電池電源式の高精度位置測定表示器。
高精度で外部出力インターフェース、ツールオフセット等の多機能付き。

  • 精密測定
  • 位置表示
  • オープンコレクタ入出力
  • 位置データ出力（RS232/485）
電池電源式位置表示器 IZ16Eの概要
  • 電池電源式インクリメンタル位置表示器IZ16Eはシリーズ中最大寸法の設計ですが、コンパクトなサイズの中に多機能が納まっています。
  • 電源配線不要ですのでどこにでも簡単に取付けられます。
  • IZ16Eは表示器本体、磁気センサとセンサケーブルより構成されています。
  • 他のIZシリーズと同様にIZ16Eはたくさんのパラメータオプションを持っています。（例：インチモード、インクリ／アブソ切換、分数表示、角度表示等）
  • 外部通信インターフェースはRS232/RS422/RS485/無線868MHZを持っていますので他の上位のコントローラとの接続も可能です。
  • IZ16Eは外部電源線付も選べますので外部電池又は外部電源よりの入力ができます。
    （1.5V、3V、max 30VDC）
  • 新設計のスナップイン取付け方式はパネル穴への取付がパネル前面より容易にできます。
  • IZ16Eと同能力仕様で超小型のIZ15E, IZ14Eもあります。
特長
  • 7桁LCD表示で記号や分数の位置表示
  • 電池寿命表示、角度「　°」表示
  • スナップインで取付簡単(Z16表示器と同寸法互換性あり)
  • 表示単位：mm / m / inch / 分数表示 / 角度「　°」
  • 測定方向変更できます　＋/－
  • 少数点位置設定、換算係数(角度 / 回転表示、補正用)
  • キーロック付
  • 現在位置と原点位置の2座標系表示可能
  • ツールオフセット機能（3個）
  • 外部通信　：　インターフェス RS232 / RS422 / RS485
  • ブルートースによる外部出力が可能

IZ16E仕様

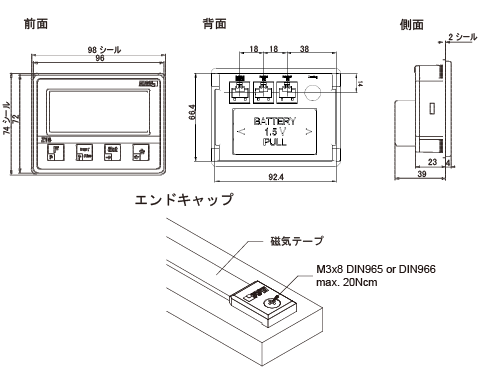

外形寸法
技術仕様
表示 LCD-表示（文字高14 mm）
７桁位置表示、記号、電池寿命、少数点、角度表示
表示単位 mm、m、インチ、｢　°｣
キーボード メンブレンソフトキー
測定 直線、回転、角度
電源 電池内蔵又は、外部電源(24VDC)
消費電力 1 mA at 1.5V
操作温度 0～50℃
保管温度 -20℃～80℃
外装 黒色プラスチック
外形寸法 96 x 72 x 43 mm
設置深さ 35 mm
取付パネル穴 93 x 67 mm
保護等級 IP 54,　センサー本体：IP 67
磁気センサ　MS20.25
センサケーブル長 0.1 m～2.0 m
分解能 0.1 mm～0.01 mm（パラメータ切換）
操作温度 0～50℃
保管温度 -20～80℃
ハウジング Znダイキャスト
据付場所 多方面に取付可能
最小曲げ半径 60 mm
センサ・テープ間距離 最大1.0 mm
保護等級 IP67
型番例

IZ16E ELGO電池電源式の位置表示器、センサケーブル1m、ケーブル固定、電池内蔵
型番選定

ご注文時には下記にて型番を決定してください。

IZ16E-AAA-B-CCC-D-E
A
 シリアル記号
000　エルゴ標準
100　インタフェースRS232出力付(RJ45コネクタ付）
150　インタフェースRS485出力付(RJ45コネクタ付)
600　868MHz無線出力付　
B
 電源
1　ケース背面に電池収納(単2電池1個)：標準
6　外部電源リード線付(1 mm2 x 2本)
　　1.5V又は3VD入力：オプション
C
 センサケーブル長
0.5 m、1.0 m、1.5 m、2.0 m(標準)
D
 センサケーブル接続
0　センサケーブル固定(標準)
1　センサケーブルコネクタ付
E
 オプション
CAP　バッテリー交換時の現在位置記憶保持用のキャバシタ付
24V　外部電源入力10～30VDC
  • 5～30VDC外部信号入力(コネクタRJ45付)
  • トランジスタ外部信号出力(オープンコレクタ /max 30VDCx30mA/RJ45コネクタ付)
アクセサリ
MS20.25 IZ16E用磁気センサヘッド
電池ケース　単二電池1個、組込用
(710000131)		 バッテリーケース、バッテリホルダ、電池、圧着端子付
もしくは　　単二電池1個、開放型
(710000132)		 バッテリホルダ、電池、圧着端子付
MB20 - 25 - 10 - 1 - R IZ16E用磁気テープ（保護等級 IP67）
磁気テープ用エンドキャップ
(10 mm - Set)		 エンドキャップ(10 m巾)とM3ネジ各2個のセット、
磁気テープ両端の補強と保護用
　注文番号：731031002
磁気テープ用エンドキャップ
(10 mm)		 エンドキャップ1個(10 m巾)
　注文番号：731031000
FW - 2060 センサ移動台
FS - xxxx 磁気テープ用アルミ製ガイドレール(最長2m：xxx.x長さ mm)
