- 小型で高精度タイプです。小型精密機械への使用を推奨致します。
- 水、油への浸漬使用が可能です。
ニューオール社製
インクリメンタルリニアエンコーダ/リニアスケール

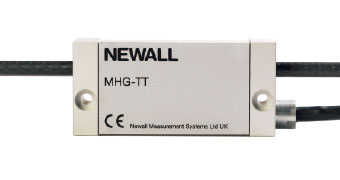

MHG-TT型（小型・高精度）

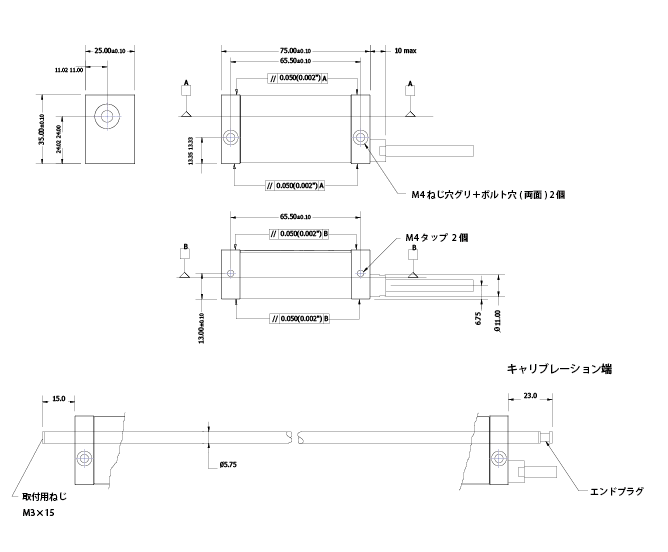

外形寸法
性能仕様
| 仕様 | MHG-TT, MHG-VP | オプション |
|---|---|---|
| 型式 | 電磁誘導形 | |
| 精度 | ±10μm | ±5μm |
| 分解能(μm/m) | TT = 1μm VP = 20μm | 0.1, 0.2, 0.5, 2, 5 & 10µm |
| 分解能(インチ) | TT = 0.0005インチ | 0.000005インチ 0.000001インチ 0.00002インチ 0.0001インチ 0.0002インチ 0.0005インチ |
| 原点形式 | 周期位置 | |
| 原点位置 | 毎 5mmごと(0.2インチ) | |
| 最大送り速度 | MHG-TT = 2m/s, 1μm分解能時 MHG-VP = 4m/s, 1μm分解能時 |
|
| 最大加減速 | 10g / 98m/s2 (ヘッド移動時) | |
| 電源 | 5VDC ±5% <80mA | |
| 耐衝撃 (11ms) | 100g / 980m/s2 (IEC 69-2-6) | |
| 耐振 (55-2000Hz) | 30g / 294m/s2 (IEC 68-2-27) | |
| 保護等級 | IP67 (IEC 529) - NEMA6適合 完全浸漬可 | |
| 作動時温度 | 0 ～ 55℃ (32 ～ 131°F) | |
| 保管温度 | -20 ～ 70℃ (-4 ～ 158°F) | |
| 耐磁界強さ | 100mT (1000 ガウス) | |
| 放出磁界強さ | 1mT以下 | |
| 断面寸法 | 35 x 25mm (1.5 x 1インチ) | |
| スケール材質 | カーボンファイバ | ステンレス製 |
| 線膨張係数 | 12ppm/℃ , 12×10-6 1/K | |
| スケール外径 | 5.75mm (0.2インチ) | |
| スケール最大測定長 | 1000mm (39インチ) | |
| 片持ち取付時の最大測定長 | 250mm (10インチ) | |
| スケール余裕長さ | 178mm (7インチ) | 測定値にプラスする |
| 標準ケーブル | 9芯シールド線ポリウレタン被覆 | ステンレス製強力被覆 |
| 標準ケーブル長 | 0.5m (20インチ) | |
| 最小曲げ半径 | 25mm (1インチ) | 50.8mm(2インチ)ステンレス被覆 |
| 最大ケーブル長 | 22m (866インチ) | |
| コネクター | Dサブ9ピン (IP54,NEMA 3) | 12ピン (IP67, NEMA 6), 丸形 |
| EMC対応 | BS EN 50081-2 & BS EN 50082-2 |
